机房UPS供电方案
查看分类

一、 机房建设系统组成

◆ 机房装饰装修工程智能机房建设◆ 供配电系统工程

◆ 接地及防雷系统

◆ 空调及新风系统工程

◆ 机房安防系统(门禁及电视监控)

◆ 消防报警及气体灭火系统

◆ 综合布线系统

◆ 动力环境监控

◆ 机柜及KVM系统

二、 设计依据

《电子计算机机房设计规范》(GB50174-2008)

《电子计算机机房施工及验收规范》(GB50462-2008)

《低压配电装置及线路设计规范》(GBJ54-83)

《建筑内部装修设计防火规范》(GB50222-95)

《计算机机房用活动地板技术条件》(GB6650-86)

《建筑物防雷设计规范GB50057-1994》

《防雷及接地安装工艺标准GB50116-98》

《火灾自动报警系统设计规范》

《低压配电设计规范》

三、 设计指标

温度:主机房温度22℃~24℃,变化率:<2℃/h;不间断电源系统电池间温度15℃~25℃.

湿度:主机房湿度40%~55%、湿度变化率:10℃/h;

洁净度:主机房在静态条件下,粒度≥0.5μm,个数<18000/升。

静电:<1KV。静电地板离地面高30cm,以保证空调在地板下的送风要求。

照度:机房≥500Lx;辅助房间≥300Lx;应急照明≥50Lx。

机房楼板承重限度为250kg/M²,可视设备重量及需要情况决定是否采取散力支撑措施。

接地电阻:采用单点接地, R≤1Ω,零地电位差≤1V。

净空高度:机房室内净高度不低于2600mm,地面至静电地板距离不低于20cm。

机房内部设备布置具有足够的服务空间并有扩充性。

噪音:65db。(主机操作人员工作位置的计算机停机测试指标)

四、 技术方案

1.机房装饰

机房建设后应达到视野宽阔、层次丰富、具有现代气息、能适应未来发展的目的。根据设计规范,室内装修采用非燃烧材料(燃烧性能A级)或难燃材料(燃烧性能B级),选用气密性好、不起尘易清洁、不霉变,并在一定温度、湿度作用下变形小的材料,材料的耐火性能符合GBJ45中级标准。

吊顶


采用600*600*0.8mm金属微孔吊顶板,内部防尘处理,金属板整体效果简洁大方,不起尘,防火性能好,装修效果好,吊顶龙骨坚固持久,抗腐蚀不变形,是机房吊顶材料之一,为保证吊顶上部洁净无尘,需在结构真顶下面、微孔吊顶上方墙侧面涂刷防尘漆。

地板

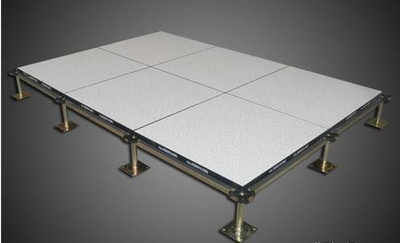

活动地板选型符合GB6650—86《计算机机房活动地板技术条件》的要求,性能达到A级标准,承载能力强,地板集中荷载达到12000N/M²以上,分散均布荷载达到33000N,表面系统电阻在1×104~1×109Ω,产品达到绿色环保认证。

墙、柱面

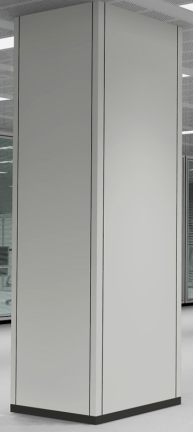

机房墙面及柱面包饰材料选用一次成型钢制墙板,钢板厚度0.6mm,石膏板厚度:12mm;墙面基层龙骨采用30mm×30mm×1.2mm方钢焊接,墙面保温采用30mm厚橡塑保温棉,钢制踢脚线高100mm。

隔断

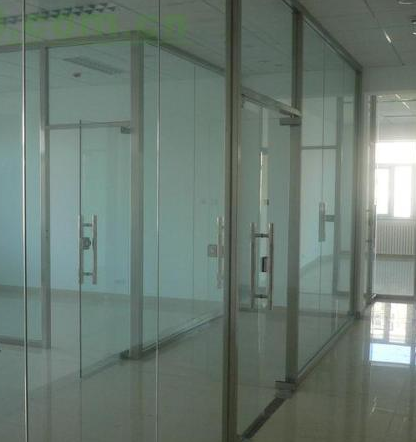

房间隔断选用钢化玻璃隔断。钢化玻璃厚度12mm;耐火性能:C类,耐火等级I级(≧120min);承受压强≧1200Pa。

门窗

机房门选用钢制防火门;所有门均安装闭门器;各主入口共安装门禁系统,采用进门刷卡,出门按钮方式。


色彩设计

机房的色彩不仅是为环境的美化,也是改善环境气氛满足工作人员的生理和心理平衡的需要。机房色彩淡雅,因顶板,地板,墙面均为明亮、宁静的色彩,为避免形式单一,结合机房平面结构,设计富有层次、线条感强的类似色彩的天棚,使顶和墙面轮廓清晰,线条流畅。辅以1.0mm厚不锈钢踢脚线作为点缀以增加室内的立体感。

不仅如此,人们对色彩的感觉在很大程度上与照度有关,房间顶面采用嵌入式格栅灯盘照明,配合合理的色彩,给工作人员创造清新、悦目的工作环境,保证工作人员身心健康。

2.动力配电系统

1、机房内用电设备供电电源均为三相五线制及单相三线制。

2、机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线,敷设桥架及金属软管。

3、机房建设设备供电选用A级标准,其中设备供电应按照总用电量的1.5倍进行预留。

3.机房照明及应急照明系统

机房照明

a.照度:

主机房:照度500lx。

辅助区:主机房500lx,其它区域300lx。

应急照明

主机房和辅助区设置应急照明,应急照明的照度值为正常照明的20%;主机房通道疏散照明的照度值为15lx,其他区域通道疏散照明的照度值为5lx。

4.防雷接地和静电接地

电源防雷器

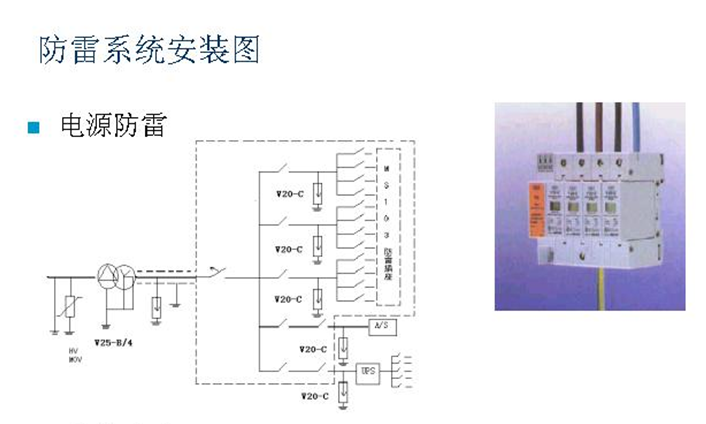

为防止感应雷、侧击雷沿电源线进入机房损坏机房内的重要设备,安装一级防雷器,安装在机房总配电柜的进线端,分别对相线、零线进行防雷保护。(大楼基建)第二、三级防雷器,安装在机房智能精密配电柜输入端安装,在UPS输入端安装三级防雷器。

机房接地

(1)、设备的保护接地

机房内设备的安全及其供电设备正常不带电的金属部分以及电缆的金属护套均应做保护接地,机架的保护接地应从接地汇集线上引入。

(2)、电源的接地

接地线的长度越短接地效果越好,其长度不宜超过30m。

交流保护接地线应从接地汇集线上专引,不得采用中性线作为交流保护接地线。

(3)、等电位连接

对金属材料的天棚、地板、墙面及其他金属材料,采用导线与顶棚、墙、地、窗户、设备等相连接,构成等电位六面体,达到初级屏蔽效应。


5.不间断UPS电源和电池组系统

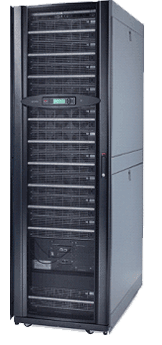

根据设备测算以及未来发展的要求,我们推出的新型模块化UPS电源系统。

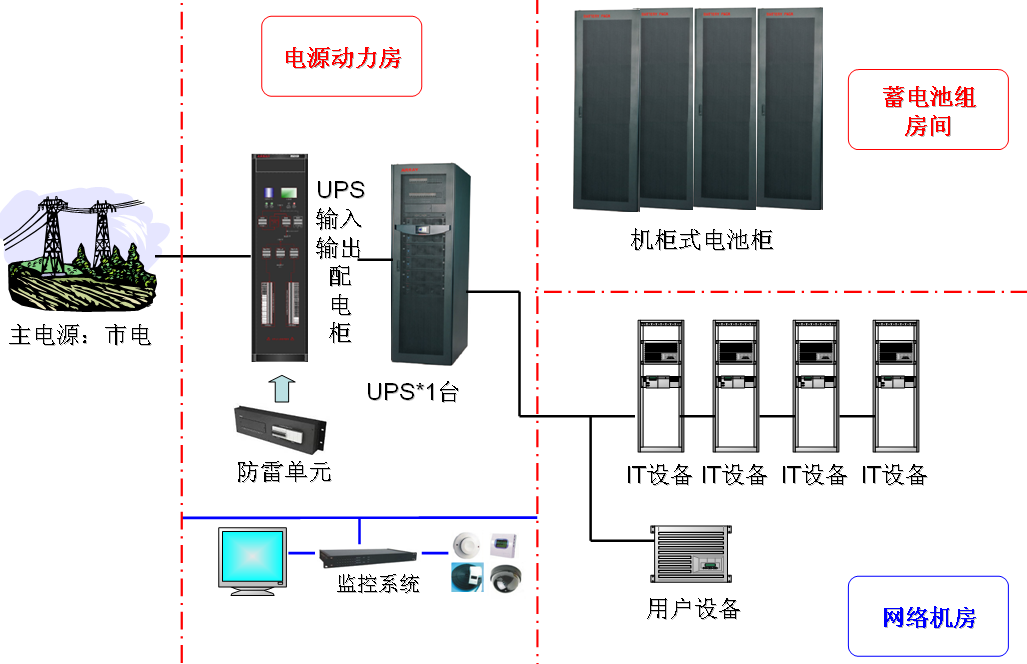

设备拓扑图(示意图)


6.机房精密空调及新风系统

机房精密空调系统

空调系统是保证机房温湿度,控制含尘量的关键,而空调机是空调系统的心脏,机房采用恒温恒湿机房空调,则可保证机房的温、湿度达到规范的要求,使设备处于恒温恒湿的环境中,保证设备的正常工作和寿命。

3.7.2. 新风、排烟系统


由于机房环境相对比较封闭,空气流通性不好,为保证工作人员的健康,必须采用新风系统,同时送入机房的新风必须行进净化处理,以保证机房的含尘量达标,以消除室内由于新风不足造成的二氧化碳超标、缺氧现象,而且大大提高室内空气的洁净程度,抵御室外未经过滤的含尘空气侵入,对于提高工作效率、维护设备、免受感染具有明显作用。

机房内的新风系统是必不可少的。清新的新风提高机房的洁净度,使机房保证正压,并提供新鲜空气。

7.火灾自动报警系统及气体灭火系统

对于机房消防的要求,在结合考虑我国关于电子计算机机房的消防规范要求之后,我们作出如下设计方案:机房所在楼层火灾自动报警系统与机房内部的气体灭火系统相结合的解决方案。

火灾自动报警系统

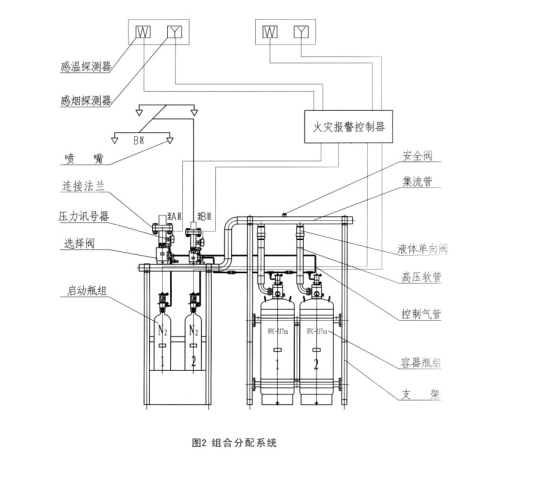

机房中的火灾自动报警及联动部分,具体内容为:在各防护区内的吊顶下和地板下分两层设置感烟、感温探测器,在防护区房间内设置声光报警器,在防护区对外出口处设置紧急启停按钮和放气指示灯。

设计依据

1、《气体灭火系统设计规范》(GB50370-2005)

2、《火灾自动报警系统设计规范》(GB50116-1998)

3、《气体灭火系统施工及验收规范》(GB50263-2007)

4、《火灾自动报警系统施工及验收规范》(GB50166-2007)

机房设计七氟丙烷气体灭火。报警部分设计为机房所在楼层火灾自动报警系统与机房空调室内部的气体灭火系统相结合的解决方案。

8.机房结构化布线系统

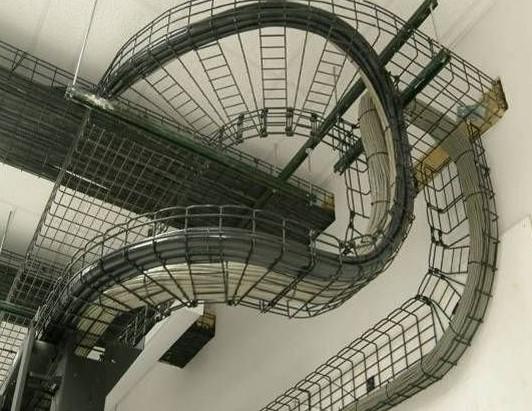

数据中心机房综合布线包括:市电配电柜、UPS输出配电柜、各设备之间的弱电桥架、强电桥架、设备强电电缆及敷设,办公室信息点安装。采用基于创新、、安全、灵活、洁净等理念设计的网格式桥架。

9.动力环境监控系统

机房监控内容包括:市电、开关、UPS、空调、温湿度、水浸、门禁、防盗报警、视频、消防报警等。监控中心能焦距实现对各机房相关设备的参数和状态进行遥测、遥信、遥调和遥控管理,提高机房设备运行的安全性与稳定性,确保机房安全稳定运行。

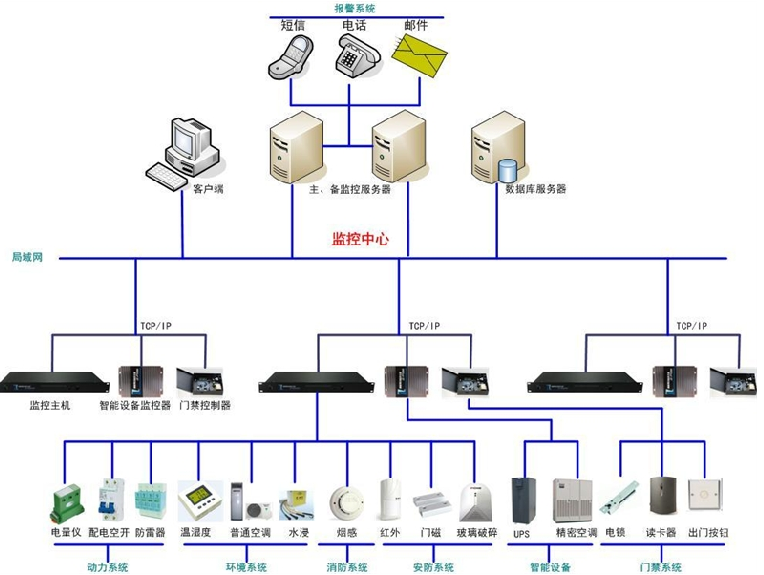

机房动力/环境/图像一体化监控系统示意图

10.机柜和KVM系统

服务器机柜

机柜整体采用十六折型材模组化框架结构,承重1000KG以上。机柜的前后门板及左右侧门板均为可拆卸外挂式结构,前门选用网孔形式。

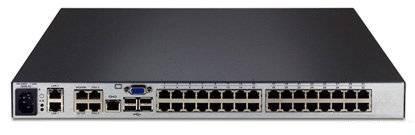

KVM

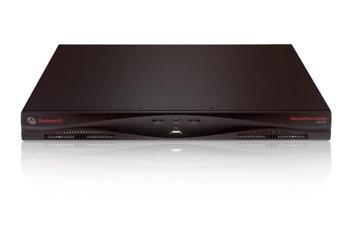

的结合为IT管理员提供了用于访问和控制服务器、网络设备及其他数据中心和分支办公室设备的完整远程管理解决方案。

(2)质量保证及售后服务承诺书

产品都属于厂家原装产品:

我方承诺提供以下质量保证并承担相应的法律责任:

l、提供的产品是全新的、符合质量标准、中国有关部门手续完备、具有生产厂家质量保证书(或合格证明)的产品;

2、提供的产品符合报价文件承诺和所签合同规定的技术要求;

3、保证“报价产品服务承诺”全部内容的满足;

4、若我方,保证所送交检验的产品符合招标文件要求及或行业标准,若有不符,则放弃,并承担相应的责任。

保修年限、范围、保修条件

我司提供工程质量保修期为壹年。在质保期内,发现质量问题,我司负责修理、更换,由此发生的一切费用由我司负责:如因使用不当造成的问题,我司负责修复,只收取材料成本费。

质量问题的处理

质保期内,我司保证每年至少2次的定期检查维修(定期巡检内容见后附表),并做好记录:除不可抗力和使用方责任外,费用全部由我司承担。质保期内产品质量经权威机构鉴定为不符合质量要求的,按合同协议承担违约责任。我司将建立完善的维修保档案,为用户提供咨询服务。

1、本公司提供即时响应服务,对供方的服务指示信息按供方要求8小时内响应到位。

2、及时提供非设备本身质量引起的其它意外故障的处理。

3、在保修期内,凡设备在开箱检验、安装调试、设备调试运转过程中发现的设备及工程质量问题,实行包修、包换、直到产品符合质量要求。承担修理、调换、发生的一切费用和买方的直接经济损失。

4、免费负责修理和更换由于设备自身的质量问题造成的损坏及故障。修好后,我方将一式两份报告给用户,包括故障原因,解决措施,完成修理所需时间及恢复正常运行日期。

5、在保修期期满时,我方工程师和用户代表将所有设备进行测试,故障由我方免费解决并取得用户的认可。
